[моё] Просто о сложном #2. Что показывает локатор?

Всем привет! В прошлом посте мы вкратце познакомились с тем, какие виды радиолокации существуют. И теперь, мы можем постепенно начать разбираться более детально. Но для того, чтобы мы могли общаться на одном языке, я предлагаю сегодня познакомиться с понятиями и терминами. И проще всего это будет сделать на примере индикатора кругового обзора - ИКО.

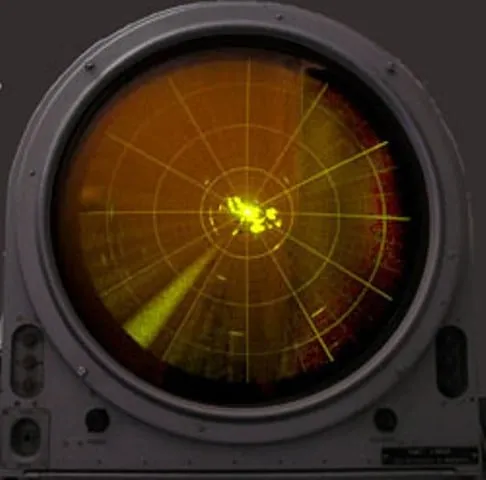

Раньше, еще лет 10 назад, можно было встреть вот такие ИКО:

Это стандартный индикатор кругового обзора "Пикет", такие применялись на военных радарах середины прошлого века. Казалось бы, в предыдущем предложении я написал, что такие можно было встретить не так давно, а здесь пишу про прошлый век - но ничего удивительного, на самом деле, здесь нет, потому что даже столь старые локаторы, могут использоваться и сейчас, ведь принципы остались неизменными, поменялась лишь обработка сигналов, но об этом позже.

Сам по себе такой индикатор представлял собой обычную электронно лучевую трубку - прямо как в бабушкином телевизоре.

На ИКО, мы можем увидеть концентрические окружности и лучи расходящиеся от центра индикатора, а также различные пятна.

Давайте разбираться что это, и для чего?

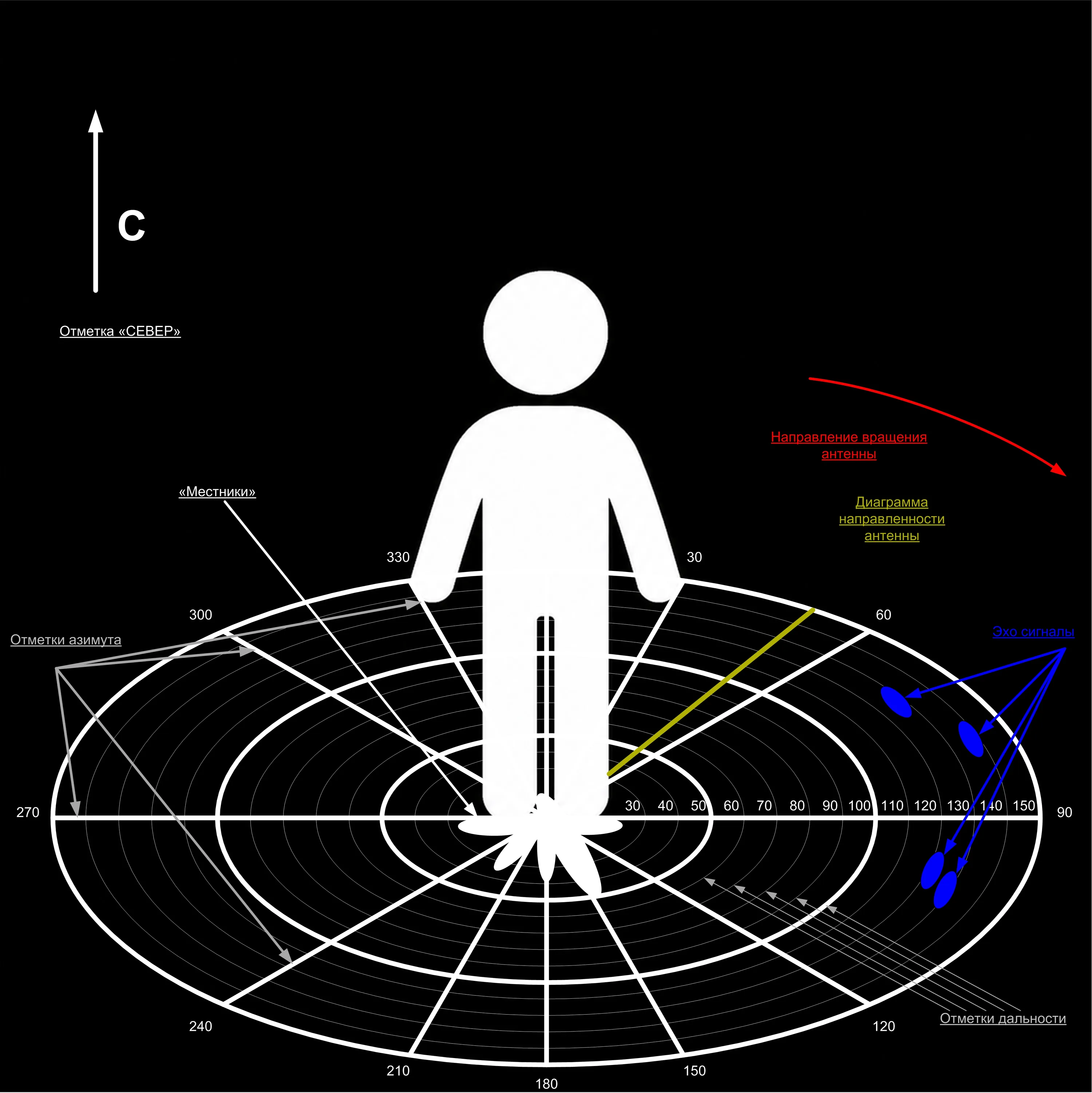

Ниже, я сделал схематический набросок

Давайте представим, что человечек на рисунке, это антенна радиолокатора.

За правило принято вращение по часовой стрелке - так проще для восприятия.

Направление вращения, обозначено красным.

Лучи, исходящие из цента обозначают угол, на котором сейчас находится антенна - и называется такой угол "Азимут".

Но что же взять за точку отсчёта?

Нулевой отметкой будет направление на север, или попросту - "метка север".  Именно от неё начинается отсчёт азимута. Также, стоит упомянуть, что для радиолокаторов, работающих в аэродромной зоне используется направление на магнитный север, а для трассовых радиолокаторов - направление на истинный. Об этом будем говорить гораздо позже, сейчас эта информация лишь для ознакомления.

Жёлтый луч, который мы видим, и который сканирует воздушное пространство - это ни что иное, как условное отображение диаграммы направленности антенны, само это понятие мы разберем, когда доберемся до антенн, а сейчас нам надо понимать, что так отображается направление куда смотрит антенна.

Концентрические круги - это отметки дальности, они показывают на каком удалении от нас находятся цели.

Цели я обозначил синим цветом, это условное обозначение.

Данные отметки показывают где находится тот или иной объект сканирования, и их еще называют либо просто "цели" либо "эхо-сигнал", в зависимости от того, о чем сейчас идёт речь: если мы просто обсуждаем воздушную обстановку, то применяется слово "цель" - целевой объект наблюдения. А если мы говорим о технической части, то тут будет более правильно применять понятие "эхо-сигнал"

Белые выросты возле ног человечка - это "местники". Так называют отражения от местных предметов и подстилающей поверхности. Зачастую, если в радиусе обнаружения локатора имеется какой-то крайне устойчивый местник, например телепередающая башня, или вышка сотовой связи, то такой местник принимают за реперную точку, и это позволяет быстро определить - исправно ли работает локатор, не сбилась ли ориентация антенны.

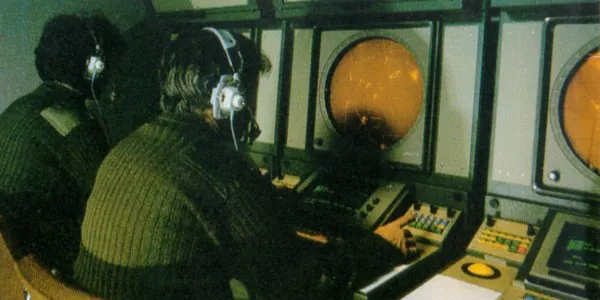

Сложно? На самом деле нет, чем больше мы будем обращаться к данным терминам, тем проще их будет запомнить. В конце концов, раньше диспетчеры работали вот так:

Также, стоит отметить, что такая информация, не прошедшая какой-либо обработки, называется "сырое видео". Но в 21-ом веке, когда у каждого из нас в кармане лежит мобильный телефон, сравнимый по мощности с довольно неплохим компьютером начала столетия, сырое видео уже никого не устраивает, и современные технологии позволяют произвести обработку сигналов.

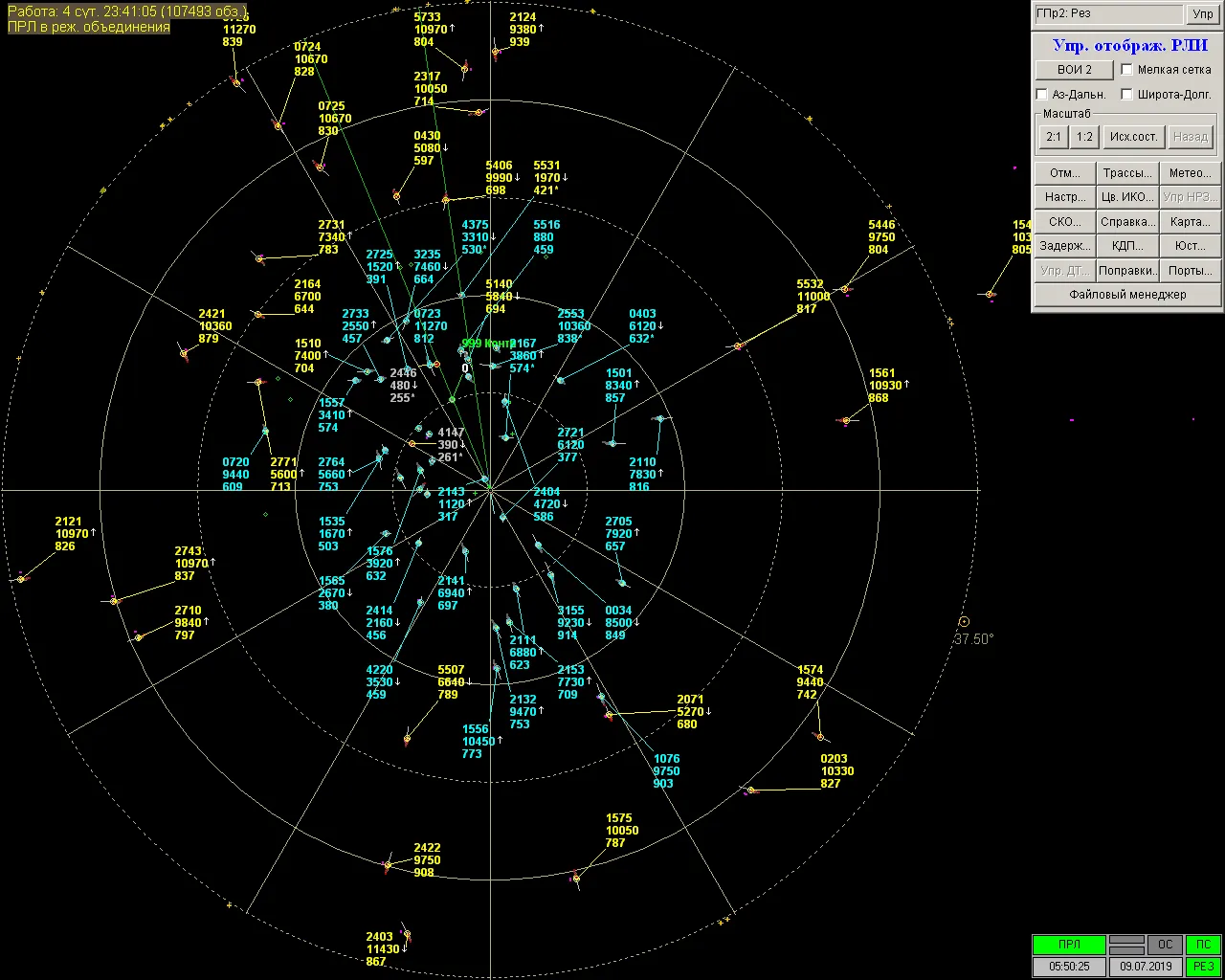

При этом появляется новое понятие "монитор воздушной обстановки", и информация на нём выглядит примерно вот так:

Несколько позже, я объясню, почему цели отображаются разными цветами.

Сейчас же, для наглядности можно просто сравнить, как это было раньше, и как оно выглядит сейчас. Согласитесь - так работать гораздо приятнее!

Сегодня мы познакомились с основными терминами и понятиями, используемыми при описании работы радиолокатора, теперь, когда вы услышите или прочтёте "цель на локаторе", вы будете знать, о чём идёт речь.
