[моё] Дизайн и печать обеденного стола
Доброго времени суток, мои дорогие любители 3d-печати.
В сегодняшнем радиоэфире хочу рассказать историю вот этого стола. На равне с позитивным повествованием будут вкрапления и негатива. Но увы, так устроено производство.
Итак поехали.

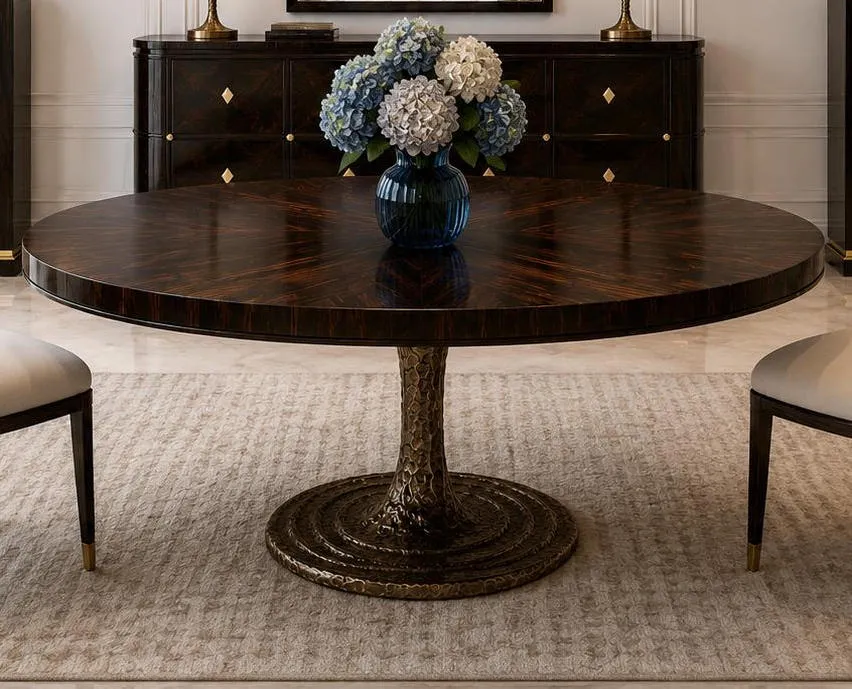

Начальника сынок возомнил себя дизайнером (хотя по факту даже универ не осилил закончить). Ну а так, как своих мозгов не хватает, то подключил ИИ-мозг, который ему сгенерировал комплект мебели. Но сегодняшний рассказ пойдёт про вот этот стол.

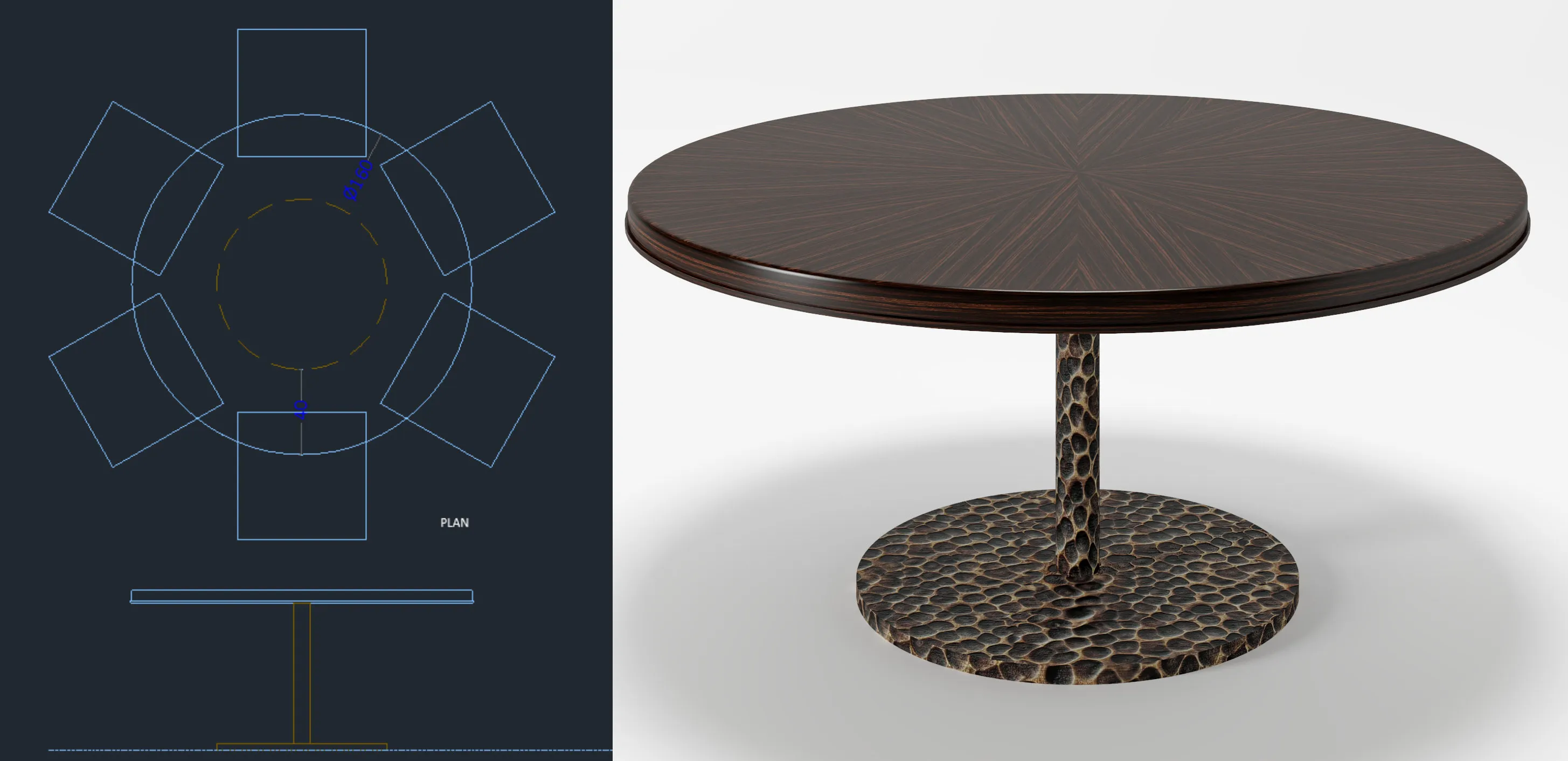

Архитекторша из Анкары (15 лет стажа), долго и упорно корпела над чертежём...
На правах рекламы. Если у вас есть безработные знакомые от 5 лет и выше, умеющие чертить прямоугольники - примем на работу с з.п. 1к долларов и выше.
Стамбульская архитекторша, понимая, что чертить заставят в конечном счёте её - решила сделать ход конём.

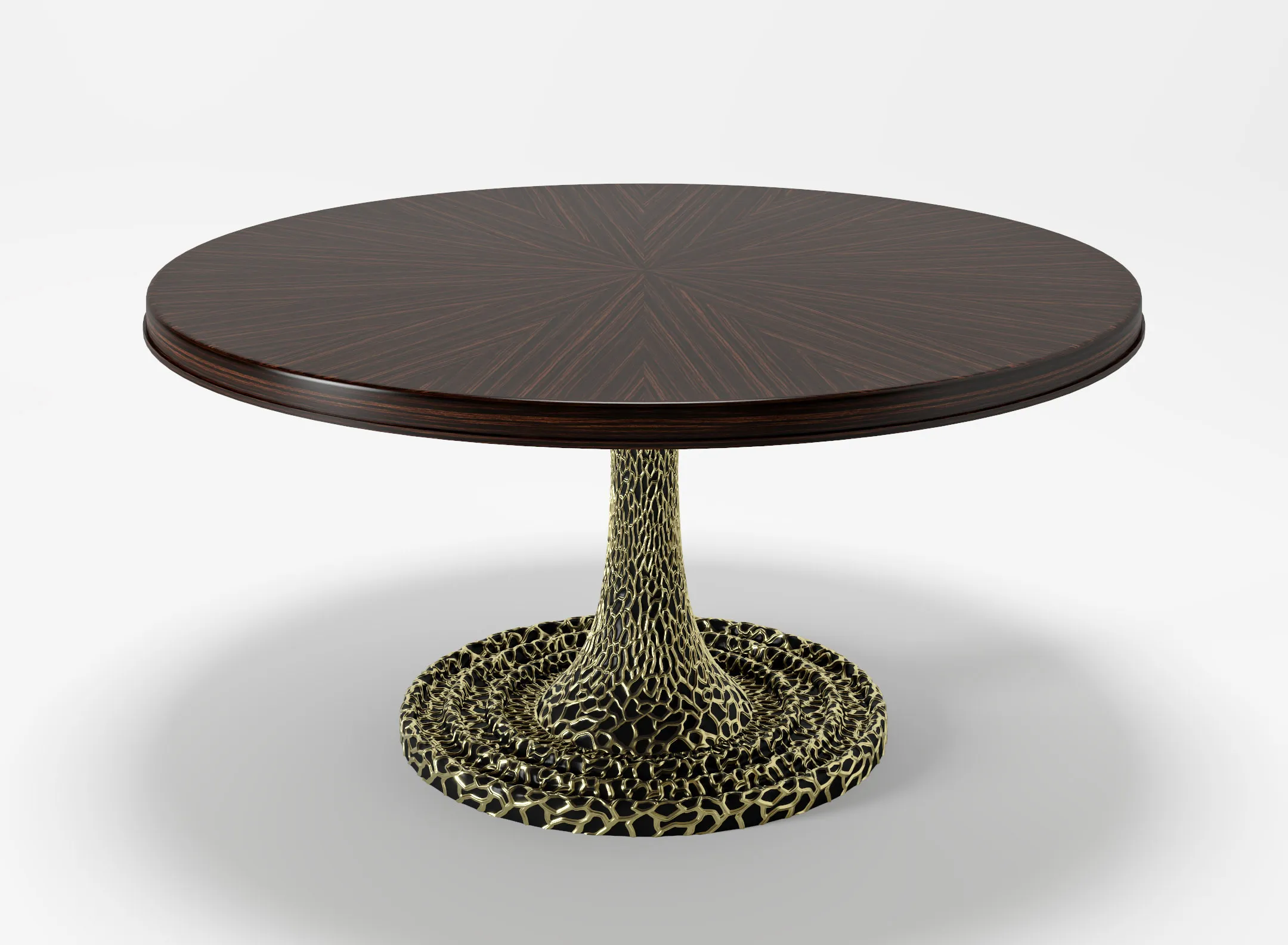

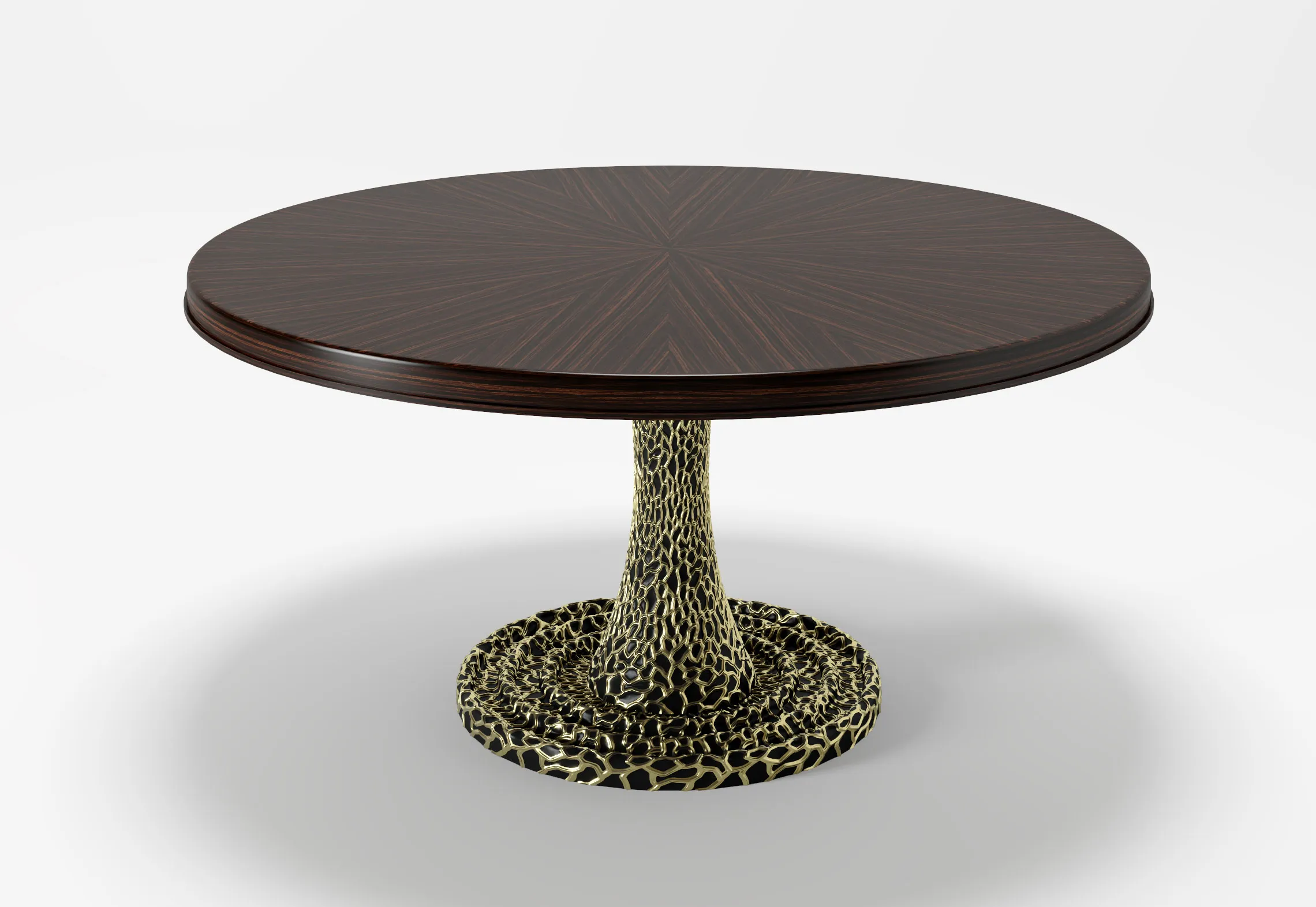

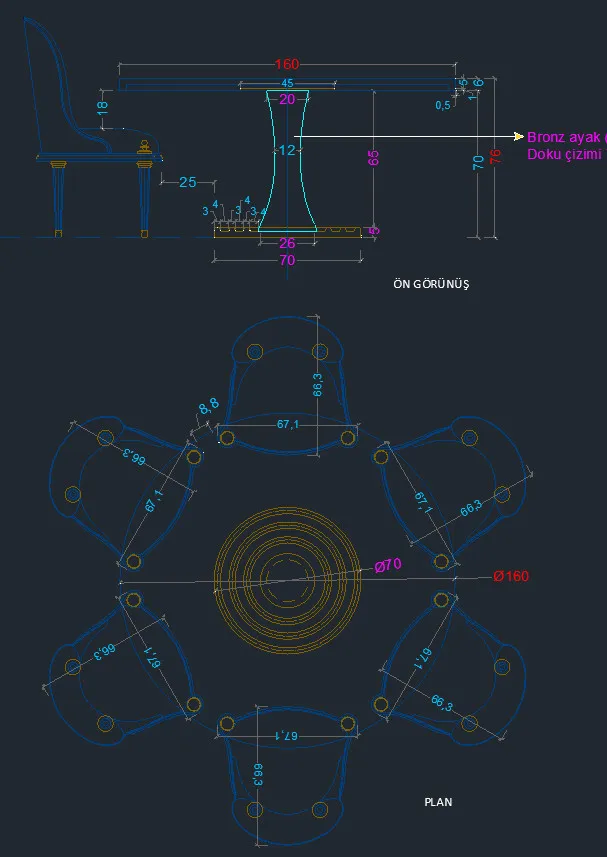

Под моим чутким руководством появился первый рабочий чертёж/прототип столика.

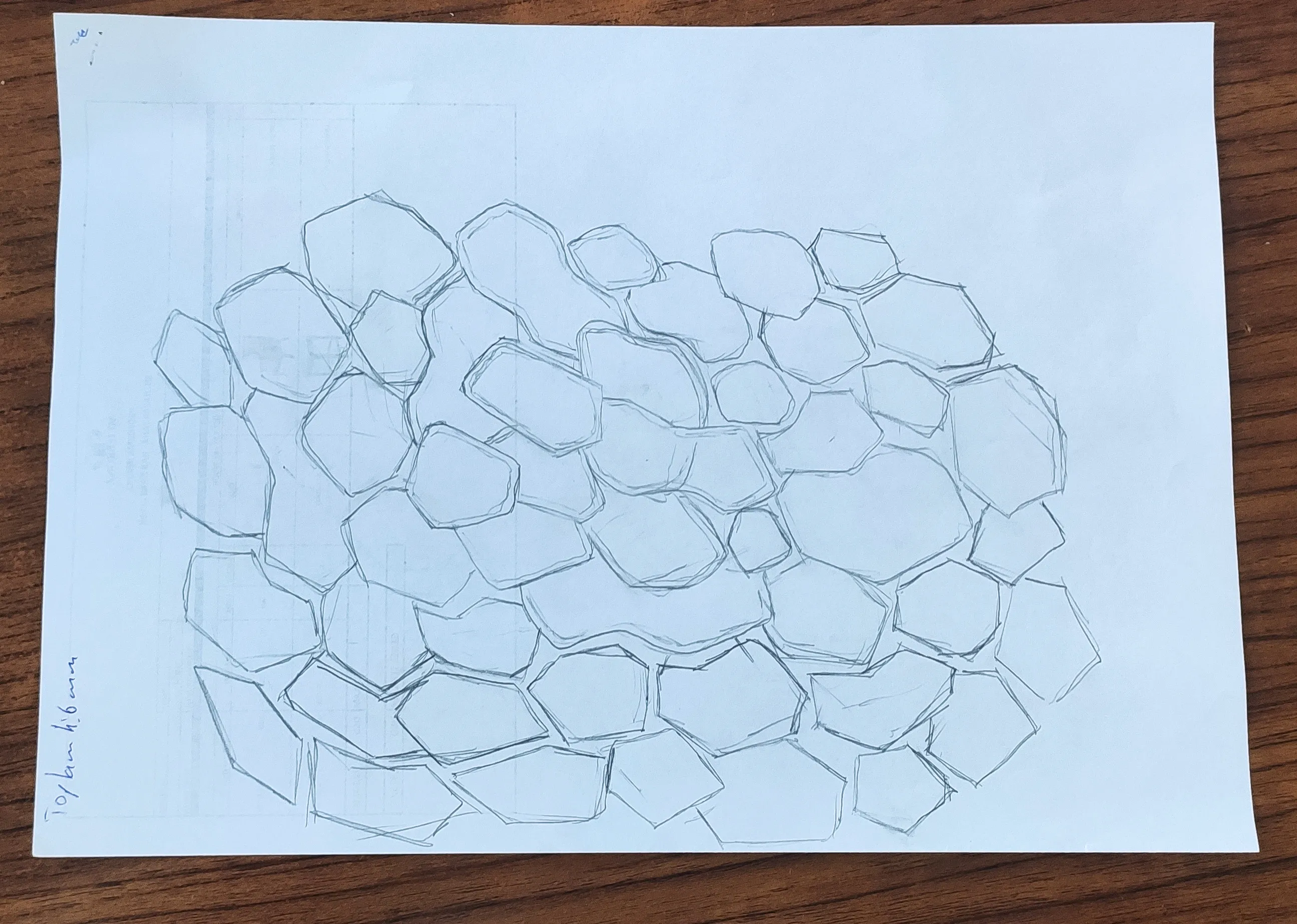

Вместе с этим, я её попросил начертить от руки эскиз текстуры в натуральную величину.

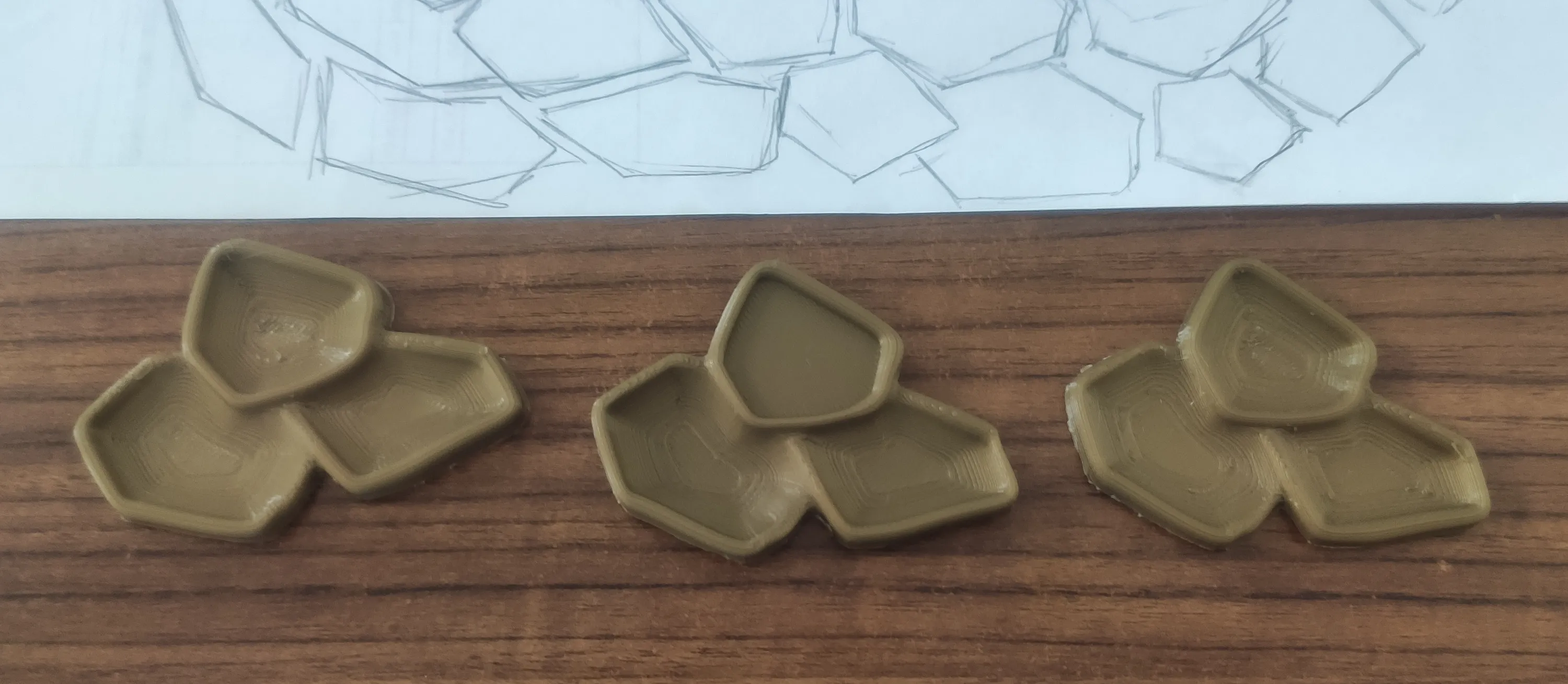

Ну а дальше пошли первые пробники "чешуи" для согласования. На фото плохо видно, но там отличия буквально 1мм высоты друг от друга.

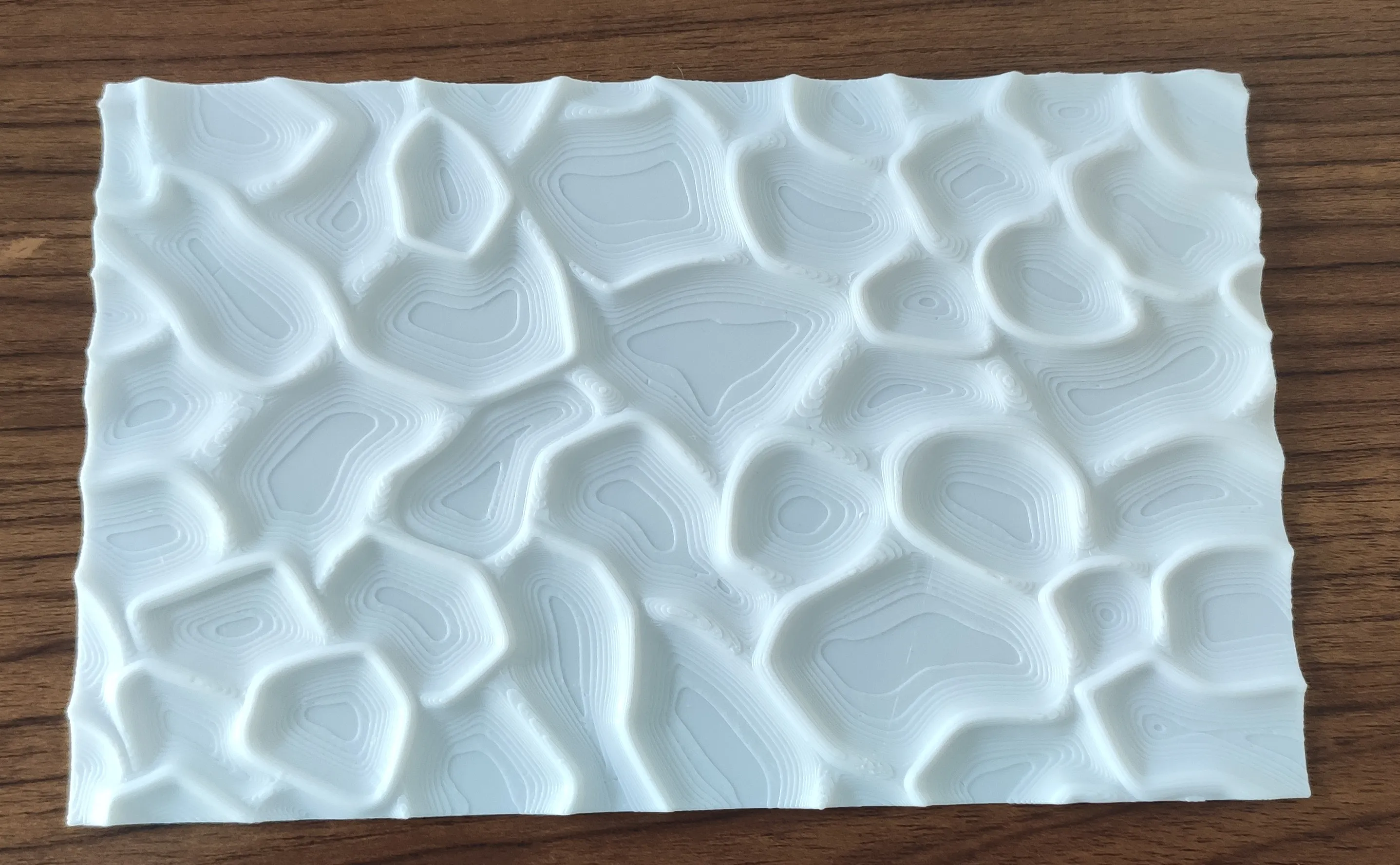

После утверждённого варианта потратил чуть более суток на воплощение большей по размеру пластины с повторяемым рисунком.
И вот с этого момента начинается основная история, из-за которой мы потратили сутки до того, как я смог отправить на печать первую деталь.
Дело в том, что у нас на фабрике бронзу отливают в тигели, наполненные специальным песком, в который вдавливают прототип модели.
И самые большие из них (те, что мы используем) имеют размеры рабочей плоскости 33x40см и 25x50см (со слов отливщиков).

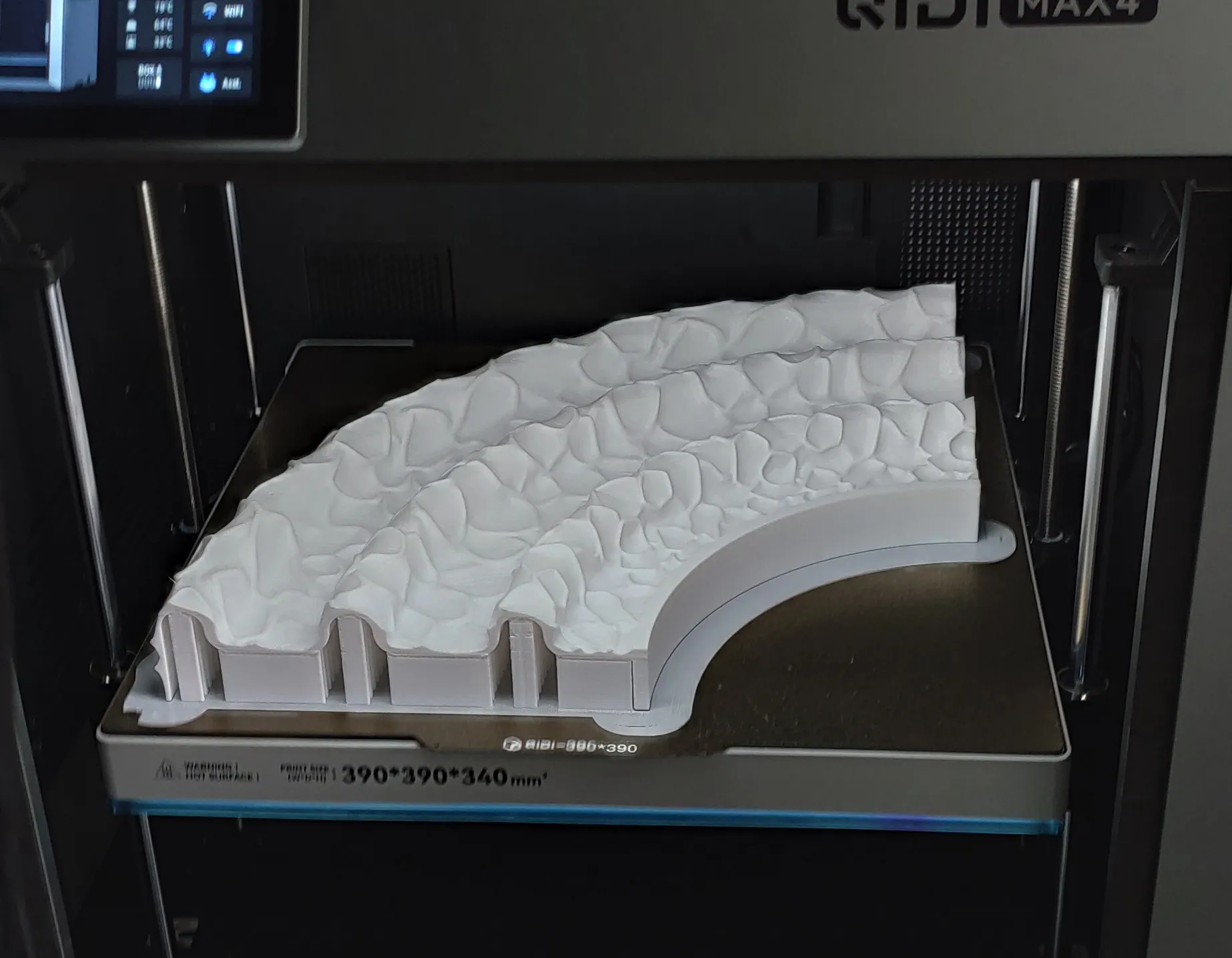

Сначала я ориентировался на то, чтобы четвертинка "пиццы" влезала на мой печатный стол (390x390mm), и по расчётам выходило, что диаметр ножки может быть до ~74см. Архитекторша начертила 72.
И чтобы вы думали? ~1см по ширине не влезет в тигель!!!
Пришлось перечерчивать форму ножки (чтобы меньше был перепад между размерами - влияет на текстуру).
Вторая попытка, с укороченной до 70см ножки и теперь не влезет в тигель по высоте ~5мм.
Нужно или увеличивать основание вертикальной ножки или уменьшать до ~68см "пиццу".

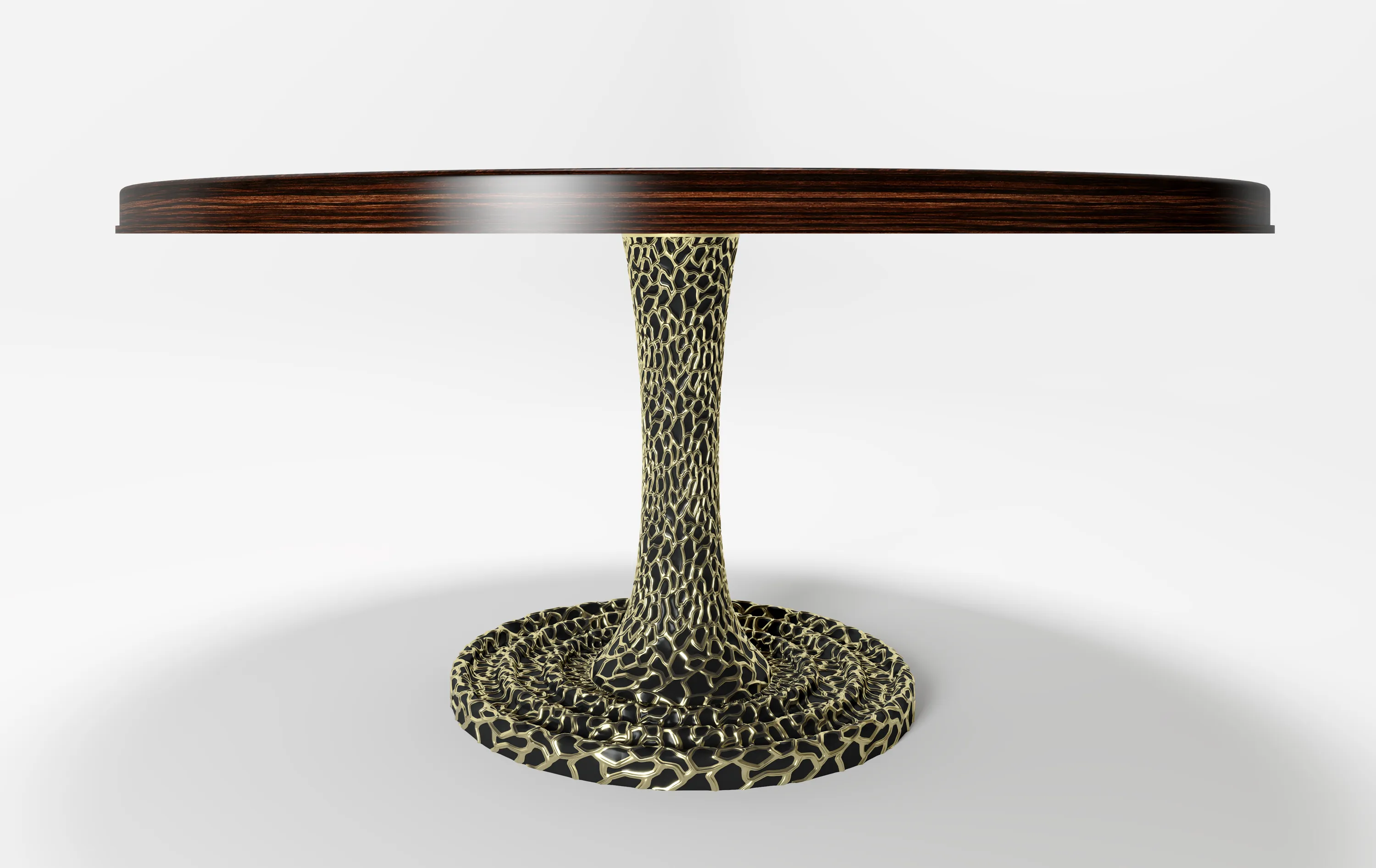

Ещё раз перечертила, ещё раз смоделировал....

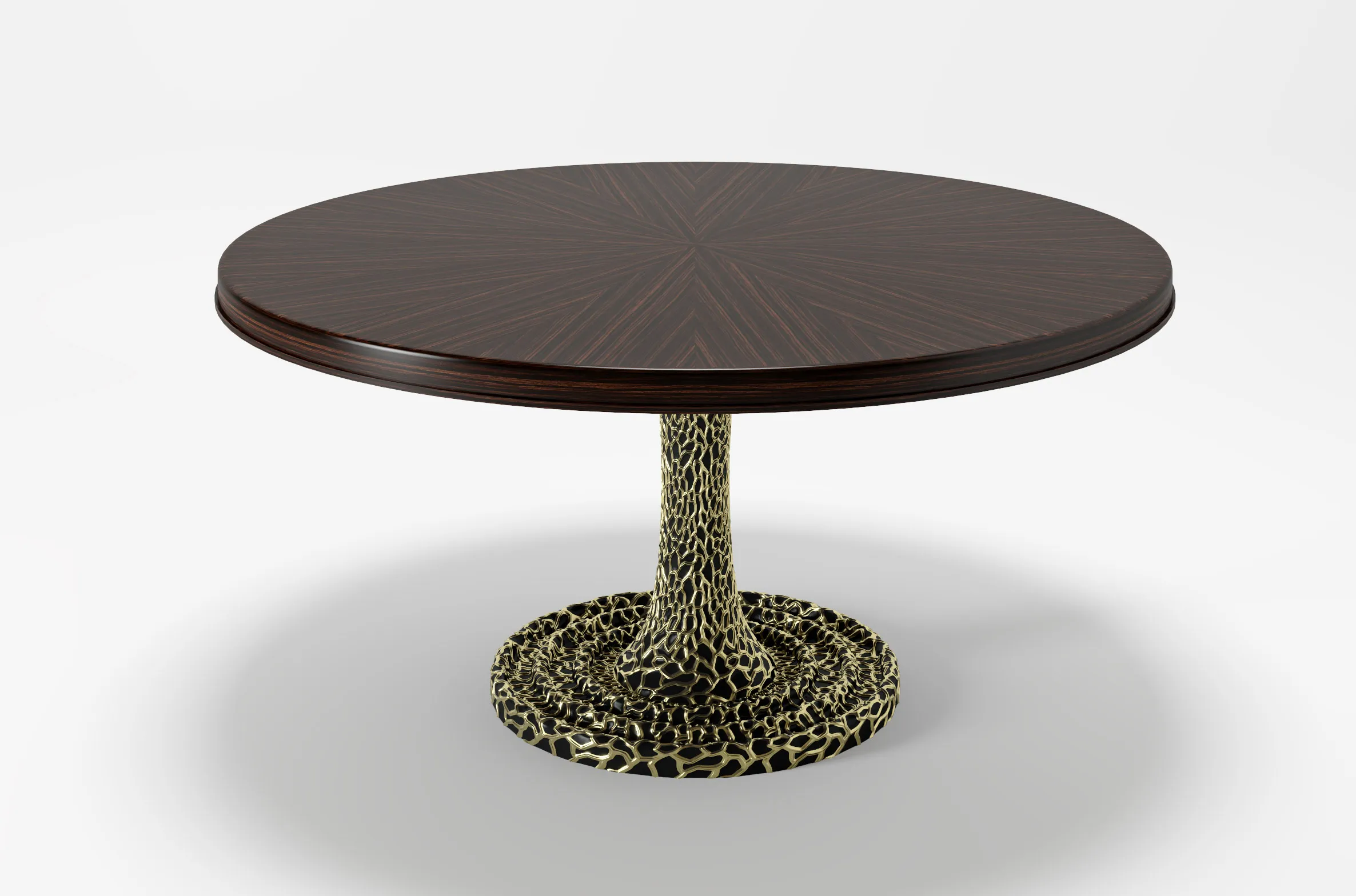

Фух, получилось - теперь влезает 49.5x24.5см. "Бобёр, выдыхай".
Ну а дальше дело техники.

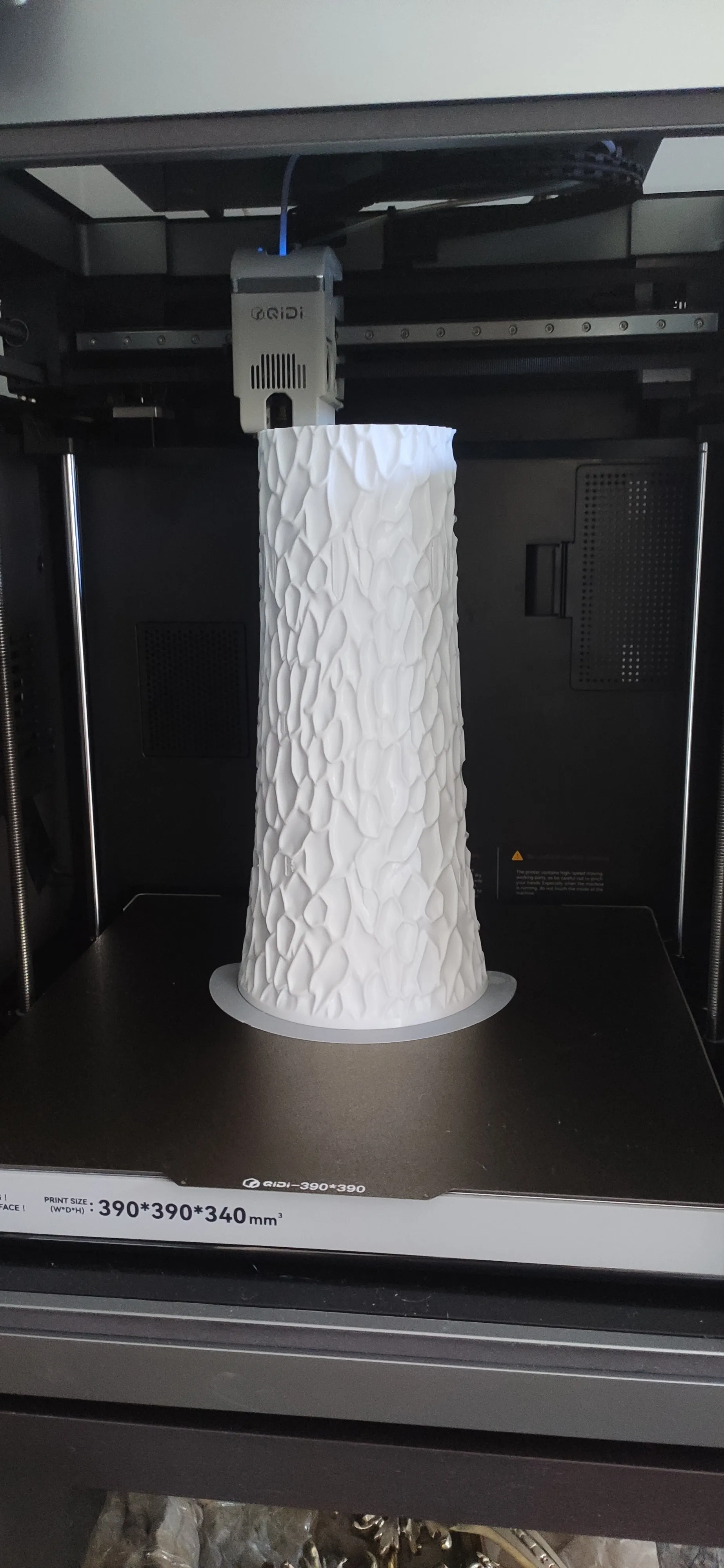

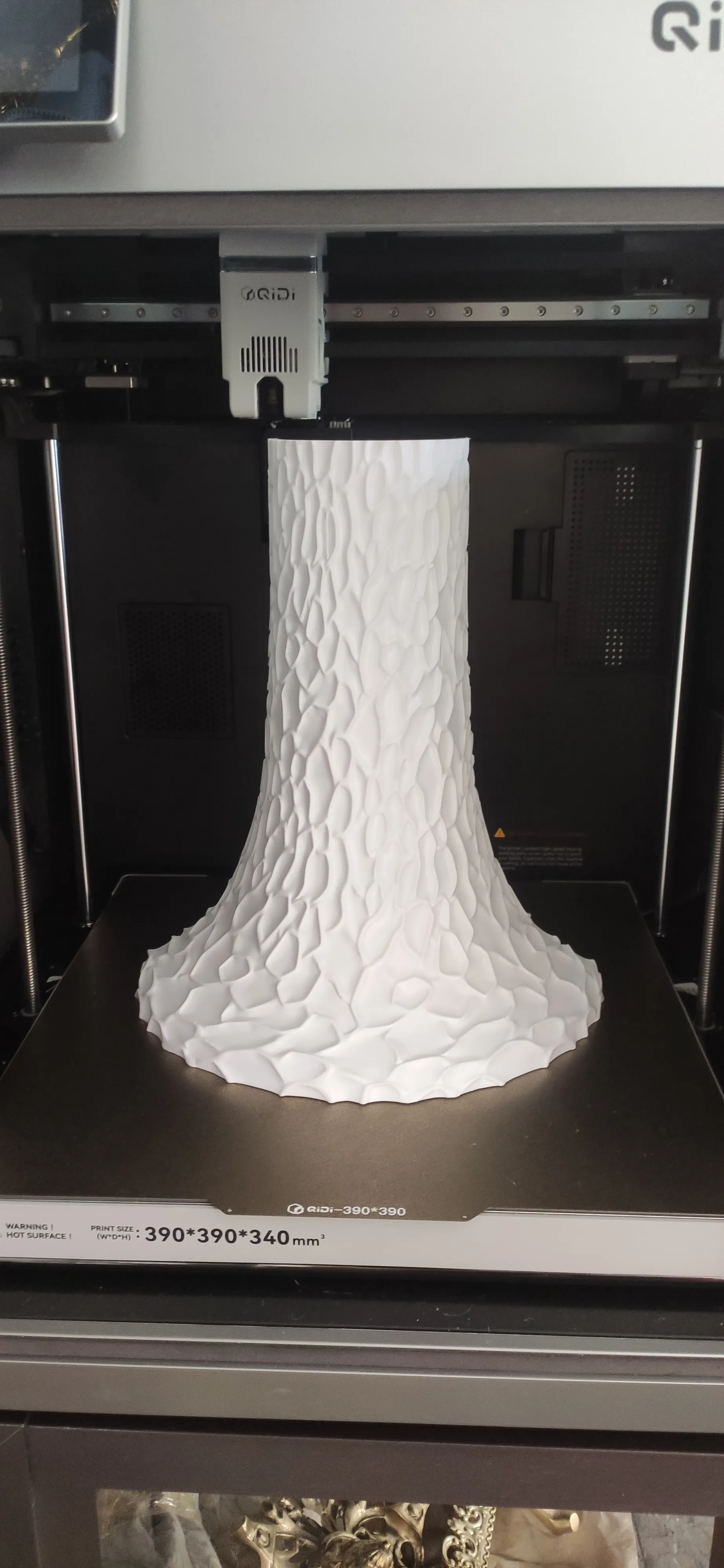

Вертикальная ножки делится на две части по высоте. 33.5см. Печатный стол в принтере 34см... Буквально 5мм разделяло меня от 4-ой ревизии это злосчастного стола....

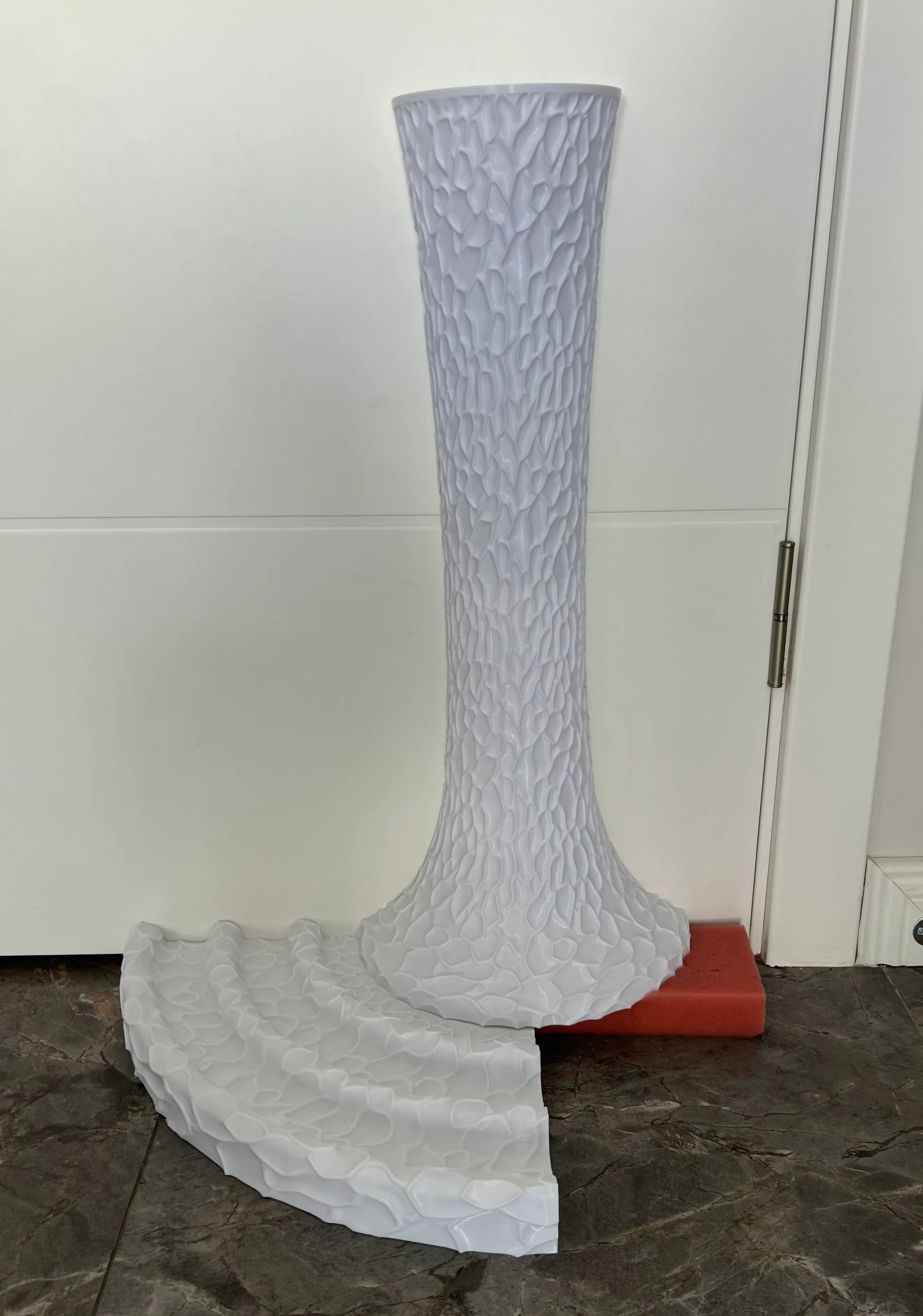

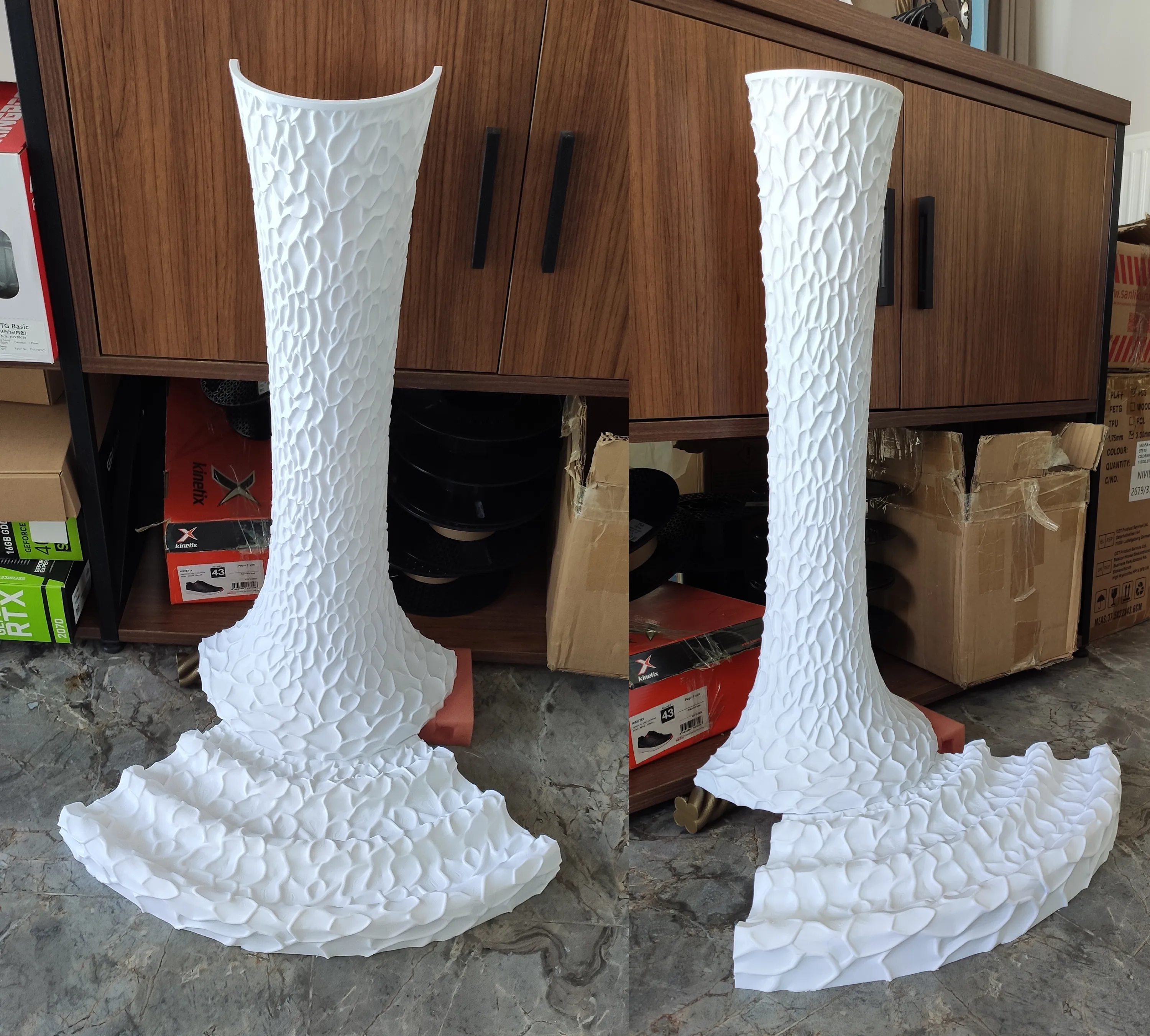

Итак, все три формы (прототипа) отпечатаны, пора "примерять".
Ну что, вроде бы подошло. Общий вес затраченного пластика чуть больше 1кг.
Останется только упаковать и отправить на фабрику для отливки. А это уже совсем другая история.
За сим спешу откланяться.
